As unidades de flanges de orifices FPD160
  • As unidades de flanges de orifices FPD160
As unidades de flanges de orifices FPD160

As unidades de flanges de orifices FPD160

Marca ABB
Número do modelo FPD160
Documento Folheto PDF do produto
Detalhes do produto
Precisão:
Alto
Protocolo de comunicação:
HART, PROFIBUS, FUNDAÇÃO Fieldbus
Líquido:
Gás, líquido
Tipo de instalação:
Em linha, inserção
Materiais:
Aço inoxidável, aço ligado, titânio
Princípio de medição:
Pressão diferencial
Sinais de saída:
4-20mA
Intervalo de pressão:
0-100bar
Conexão do processo:
Flange, fio, sanitário
Nome do produto:
Produtos de medição de fluxo ABB
Tipo de produto:
Medição do caudal
Distância:
Larga
Intervalo de temperatura:
0-150℃
Garantia:
1 anos
Destacar:

Métro de caudal de 20 mA

,

medidor de caudal hart abb

,

Sensor de caudal de 20 ma abb

Descrição do produto

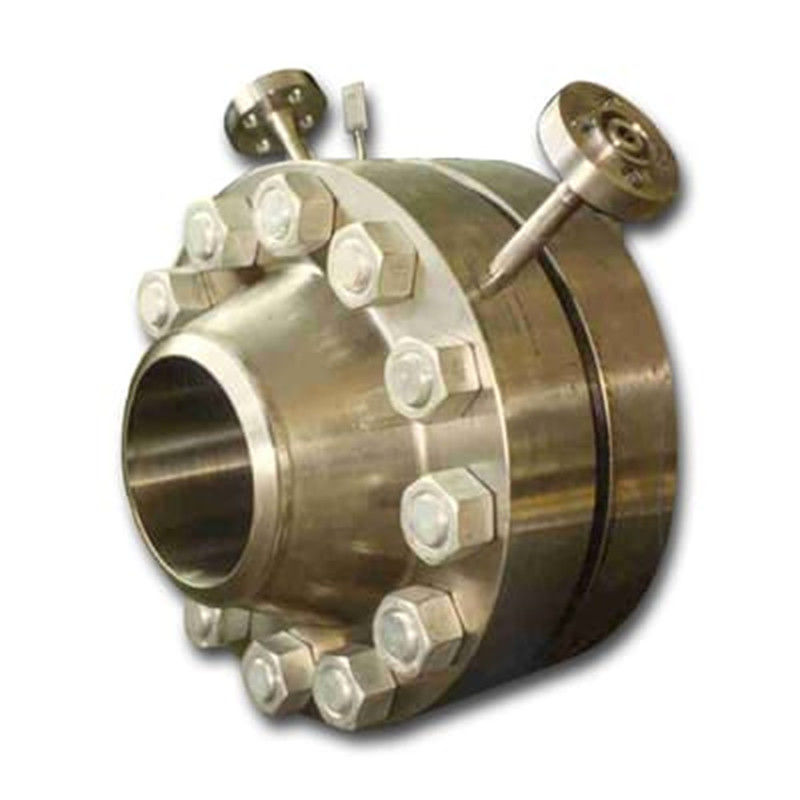

Flancas/conjuntos de flanges de orifícios soldados para encaixar entre flanges RF, FF ou RTJ.

As flanges de orifício incluem os pontos de escoamento DP e são fornecidas com a placa de orifício necessária, juntas, porcas, parafusos e parafusos de levantamento, concebidos para medir o fluxo de líquidos limpos ou contaminados,gases ou vapor.

Resumo

O ABB FPD160 é uma gama de placas de frio de medição de orificios montadas em uniões de flange de orificios de solda com torneiras de flange.As placas de orifício estão disponíveis com uma variedade de perfis para lidar com uma ampla gama de aplicações, desde líquidos limpos e líquidos de baixa viscosidade até líquidos sujos ou líquidos de alta viscosidade.

Desenhos de placas de orifice:
¢ Placa de abertura concêntrica de borda quadrada para líquidos/gás/vapor limpos
¢ Placa de orifício quadrangular para fluidos viscosos
¢ Placa de abertura de entrada cônica para fluidos viscosos
¢ Placa de abertura excêntrica para fluidos sujos
¢ Placa de abertura segmentada para fluidos sujos
¢ Placa de orifício no suporte entre as flanges do orifício do RTJ

Dados

Uniões de flanges de orifices prontas para solda direta na tubulação:
¢ acoplamentos posicionados com precisão
√ com juntas, porcas e parafusos

Equipados com uma placa de abertura para medição de baixo custo:
¥ 316 chapa de aço inoxidável com flanges de aço carbono ou de aço inoxidável
¢ outros materiais disponíveis

Projetado e fabricado de acordo com os mais recentes padrões:
- placas de acordo com a norma ISO5167:2003 (disponíveis outras normas de projeto)
 flanges em conformidade com a norma ASME B16.36

Distância de perfurações / classificações disponíveis:
Para revestimentos de flanges de perfis elevados, planos ou RTJ
As unidades de flanges de orifices FPD160 0As unidades de flanges de orifices FPD160 1
