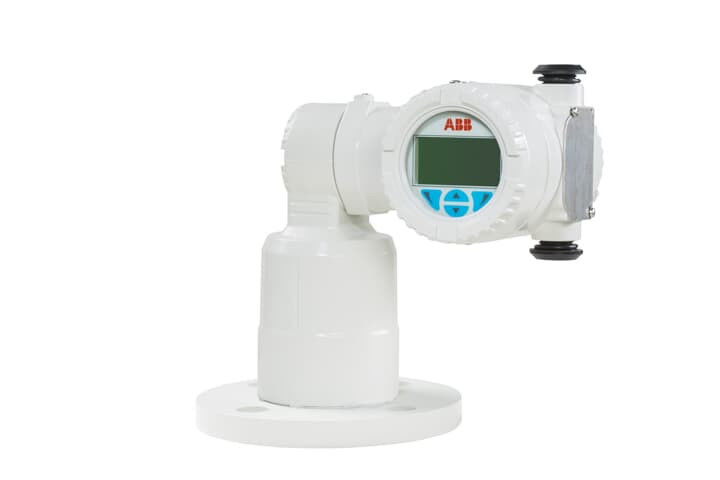

Transmissor de nível do laser LLT100

Medição

• Distância
  0.5 a 30 m (2 a 100 pés) para líquidos
  0.5 a 100 m(2 a 330 pés) para sólidos
  0.5 m a 200 m (2 pés a 660 pés) para aplicações de posicionamento com alvo refletor

• Resolução
  5 mm (0,2 polegadas)

• Precisão típica
  ± 11 mm (0,4 polegadas)

• Feixe de medição
  comprimento de onda do laser: 905 nm, segurança para os olhos, classe 1

• Divergência do feixe de laser
  < 0,35°

• Condições ambientais

• Temperatura de funcionamento
  -40° a +60°C, até 280°C com tubo de arrefecimento

• Temperatura de armazenamento
  ¥40 a +85°C (-40 a +185°F)

• Temperatura de sobrevivência
  -40°C a +80°C

• Pressão de processo
  Modelo de base: de 1 a + 2 bar (29 psi)
  Modelo higiénico: ¥1 a +1 bar (15 psi)
  Modelo de pressão nominal: de 1 a +49.6bar (719 psi), dependendo da flange

Produção

• Análogo
  4 a 20 mA, conforme com o NAMUR
• Digital
  HART 7 (saída de múltiplas variáveis)
• Comunicação
  HMI local, EDD/DTM, portátil

Fornecimento de energia

• Alimentação a partir do loop
  4 a 20 mA, 16 a 42 V DC
• Opção de lente aquecida
  24 V CC (3W)

Mecânico

• Materiais de armazenamento
  Alumínio revestido em pó (padrão), aço inoxidável 316L (opcional)
• Dimensões
  ¢ Universal - flange plana W 247 x H 215 x D 165 mm (9,7 x 8,5 x 6,5 polegadas)
  Classe 150 - flange levantada W 240 x H 242 x D 154 mm (9,5 x 9,5 x 6,1 polegadas)
  Classe 300 - flange levantada W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 polegadas)
  DIN PN 16 - flange levantado W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 in.)
  ¢ DIN PN 40 - flange levantado W 247 x H 242 mm x D 165 (9,7 x 9,5 x 6,5 polegadas)
  Flanca higiênica W 223 x H 215 x D 137 mm (8,8 x 8,5 x 5,4 polegadas)
• Peso do modelo padrão
  ¢ Caixa de alumínio com flange de alumínio universal: 3,7 kg (8,2 lb)
  ¢ Casca de 316L SST com flange universal de aço inoxidável: 8,6 kg (19,0 lb)
• Peso do modelo de pressão nominal
  ¢ Caixa de alumínio: 6,7 a 7,2 kg, dependendo da flange
  - 316L SST gabinete: 10,0 a 10,5 kg (22,1 a 23,2 lb), dependendo da flange
• Peso do modelo higiénico
  ¢ Caixa de alumínio: 5,8 kg (12,8 lb)
  - 316L SST: 9,1 kg (20,1 lb)
• Classe de protecção
  IP66 / IP67/ Nema 4 (versão SS 4X)
• Instalação de processos
  Flanca (ASME 2 ̊, DN50)
  ️ Fixação higiénica / tri-clamps 4 in (ISO2852)
• Partes molhadas
  O modelo de base é um modelo de alumínio.
  - 316L SST, janela de borosilicato cimentado (modelo de base, modelo higiénico)
  - 316L SST, janela de borosilicato fundido (modelos de alta pressão)

Operação

• Exibição
  Display LCD integrado de 128x64 pixels com interface TTG (Through-The-Glass)
• Características do software
  ¢ Cálculo do volume, amortecimento, filtragem, limiares/alarmes, visualização definida pelo utilizador (com HMI)
• Homologações CE, ATEX, IECEx, FM, 3A
