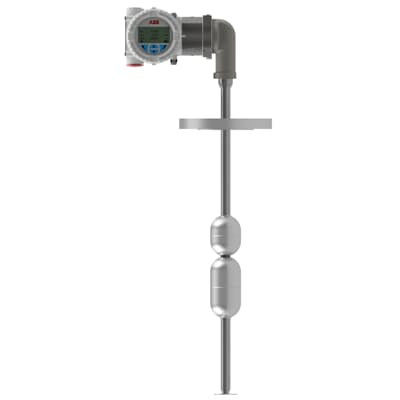

Transmissor de nível magnetostrictivo LMT100

O LMT100 baseia-se no princípio da magnetostrição.

1A eletrónica do dispositivo gera uma corrente de baixa energia
Pulso a intervalos fixos.
2Os pulsos elétricos criam um campo magnético que
Viaja por um fio especial dentro do tubo do sensor.
3A interação do campo magnético ao redor do fio
e o flutuador magnético causa uma onda de tensão torsional
Esta torção propaga-se
com uma tensão máxima de 20 V,
a flutuação magnética e para ambas as extremidades do fio.
4Um elemento de detecção patenteado colocado no transmissor
o conjunto converte a torção mecânica recebida
num pulso de retorno elétrico.
5A eletrónica baseada em microprocessadores mede a
Tempo decorrido entre os pulsos de partida e de retorno
(Tempo de voo) e converte-o numa medida de posição-
O nível de flutuação é proporcional ao nível do flutuador.

LMT100 é preferido para:
• Medição da interface
• Desempenho excepcional com emulsão
• Medição com espuma em camadas da superfície do fluido
• Hidrocarbonetos e controlo químico

Características:

• Alta precisão: 0,01% da escala completa ou + 1,27 mm
• Nunca requer recalibração: configure e esqueça
• Sensor Superior (patente n.o 5,473,245)
• Indicação local com ecrã HMI
• Casa de dois compartimentos com campo separado
  Compartimento terminal
• Loop alimentado a 22 m (75 pés) de comprimento de sonda
• Medição do nível total e/ou do nível de interface
• Pressão a 165,48 bar (2400 psig) Std. 124,1 bar (1800 psig)
• Intervalo de temperatura: -195,5 a 426,6oC (-320 a 800oF)
  com opções
• Módulo eletrônico de campo substituível/upgradavel
• Filtro RFI/EMI incorporado
• Comunicações digitais

Opções:

• Indicações de dois níveis
• DTI para medição da temperatura de processo
• Janela de visão de vidro
• Revestimento em aço inoxidável 316/L
• Tabela de linearização de 21 pontos
