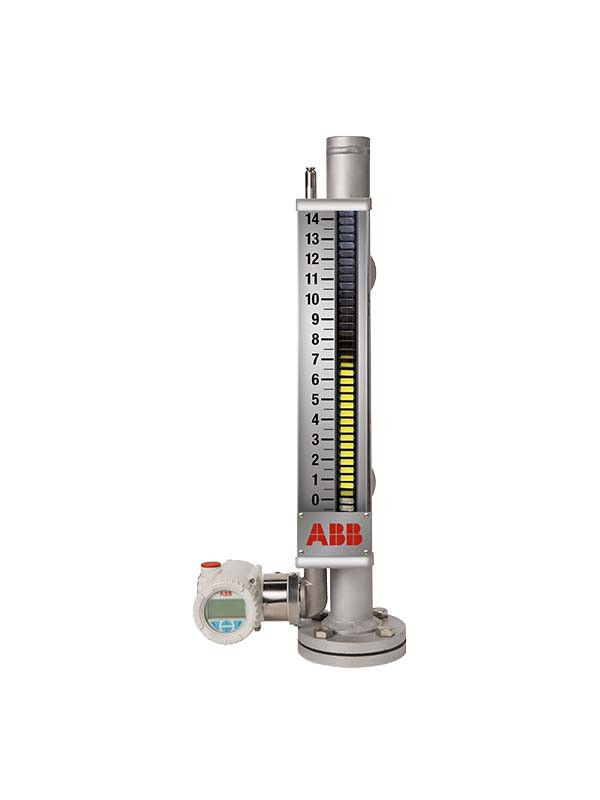

Transmissor de nível magnetostrictivo LMT200

O LMT200 baseia-se no princípio da magnetostrição.

1A eletrónica do dispositivo gera uma corrente de baixa energia
Pulso a intervalos fixos.
2Os pulsos elétricos criam um campo magnético que
Viaja por um fio especial dentro do tubo do sensor.
3A interação do campo magnético ao redor do fio
e o flutuador magnético causa uma onda de tensão torsional
Esta torção propaga-se
com uma tensão máxima de 20 V,
a flutuação magnética e para ambas as extremidades do fio.
4Um elemento de detecção patenteado colocado no transmissor
o conjunto converte a torção mecânica recebida
num pulso de retorno elétrico.
5A eletrónica baseada em microprocessadores mede a
Tempo decorrido entre os pulsos de partida e de retorno
(Tempo de voo) e converte-o numa medida de posição-
O nível de flutuação é proporcional ao nível do flutuador.

Características:

• Calibrado na fábrica
• Alta precisão: 0,01% de escala completa ou +/- 1,27 mm
• Nunca requer recalibração: configure e esqueça
• Instalação fácil com exibição de forma de onda
• Sem agitação, espuma ou emulsão
• Não é necessário um osciloscópio
• Projetados para ser montados externamente em K-TEK KM26 ou outros
  Medidor de nível magnético
• Sensor Superior (patente n.o 5,473,245)
• Indicação local com HMI
• Casa de dois compartimentos com terminal de campo separado
  Compartimento
• Loop Alimentado a 15,24m (50ft) comprimento da sonda
• Medição total e/ou nível de interface
• Intervalo de temperatura: -195,5 a 426,6oC (-320 a 800oF)
  com opções
• Módulo eletrônico de campo substituível / atualizável
• Filtro RFI / EMI incorporado
• Comunicações digitais
• Autoverificação online

Opções:

• Indicações de dois níveis
• Janela de visão de vidro
• 316 Revestimento de aço inoxidável
• Proteção contra sobretensões
