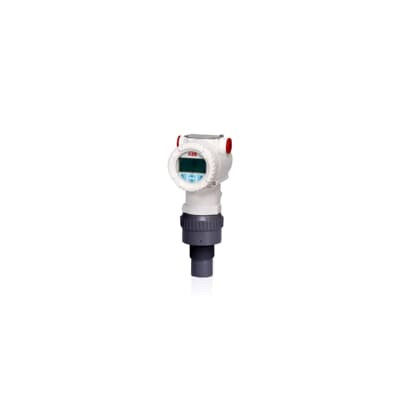

Transmissor de nível ultra-sônico compacto LST300

O LST300 é um transmissor de nível ultra-sônico de alto desempenho que mede com precisão o nível, a distância e o fluxo de canal aberto em intervalos de até 10 m (30 pés).Instrumentos de medição de nível concebidos para utilização a nível de líquido numa ampla gama de aplicações e indústrias.

O LST300 representa o futuro da medição de nível.A LST300 remove os velhos obstáculos.Se você tem o risco de inundações ou materiais corrosivos no processo, o LST300 sobrevive a essas condições facilmente.LST300 é o primeiro ultra-sônico compacto a ser resistente à corrosão em todo o instrumentoAs aprovações de proteção de entrada até IP68 (opcional) garantem que todo o dispositivo possa sobreviver a inundações.

O LST300 combina as funções mais avançadas encontradas em qualquer ultra-sônico de qualquer classe, em uma forma compacta.O algoritmo de filtragem de falso eco combinado com o melhor ângulo de feixe da sua categoria garante uma fácil instalação em áreas estreitas com muitas obstruçõesCom a tecnologia de vidro, nunca é preciso abrir a tampa para configurar o instrumento.É difícil de acreditar que toda esta funcionalidade esteja disponível num dispositivo alimentado apenas por dois fios.

Características:

• Sensor de nível contínuo sem contacto e sem manutenção
• Instrumento de 2 fios com comunicação digital HART
• Até 10 m de alcance de medição
• Ampla gama de temperaturas de -40 a 85 ̊C
• Precisão de ±2 mm ou 0,2% do comprimento total (o maior)
• Ângulo do feixe até 5 ̊ com filtragem de falso eco para espaços estreitos
• Instalação fácil com visualização gráfica de eco, diagnóstico avançado e menu de configuração fácil
• A tecnologia GAP única garante o melhor desempenho em todas as condições
• IP66/67 e NEMA 4X (pode mergulhar até 1 m de profundidade durante 30 minutos)
• ATEX, IEC e FM Homologados para segurança intrínseca e não-espingarda

Opções:

️ Através dos botões de vidro (TTG), botões padrão ou sem interface HMI

- 6 m (20 pés) ou 10 m (32 pés) de alcance de medição

¢ FM, ATEX, IECEx ou NEPSI homologados, intrinsecamente seguros ou sem faíscas

¢ Suportes padrão, estendíveis ou montados no chão disponíveis para fácil instalação

Opções de montagem das flanges

O microprocessador de bordo dispara simultaneamente um pulso electrónico e inicia um temporizador.que se dirige para a superfície do material a medirQuando o pulso acústico entra em contacto com a superfície do material, a energia é refletida de volta para o transdutor, que converte a energia de volta num pulso electrónico.Este pulso é enviado de volta para o microprocessador, que detém o temporizador e determina o tempo de voo do sinal.o microprocessador determina com precisão o nível do produtoUm software poderoso elimina os falsos ecos do sinal e filtros eletrónicos eliminam o ruído ambiente.

Utilizando um cálculo do tempo de voo e sabendo a altura do navio, o LST mede com precisão a distância até à superfície alvo utilizando a equação abaixo:

Nível = altura -velocidade do som x tempo de voo
2

A temperatura altera a velocidade do som, tornando a medição precisa mais difícil. Todos os instrumentos LST medem e compensam as alterações de temperatura no fundo,assegurar uma medição precisa numa ampla gama de condições ambientais.
